El ZWY60 cargador mucking con correa de ruedas para uso subterráneo es una máquina potente y versátil diseñada para limpieza de basura de alta producción en minas subterráneas. Cuenta con un cucharón de gran capacidad, un motor potente y un diseño robusto que puede soportar las condiciones más duras.
ZWY60 cargador mucking con correa de ruedas para uso subterráneo
El ZWY60 cargador mucking con correa de ruedas para uso subterráneo es una máquina potente y versátil diseñada para limpieza de basura de alta producción en minas subterráneas. Cuenta con un cucharón de gran capacidad, un motor potente y un diseño robusto que puede soportar las condiciones más duras.

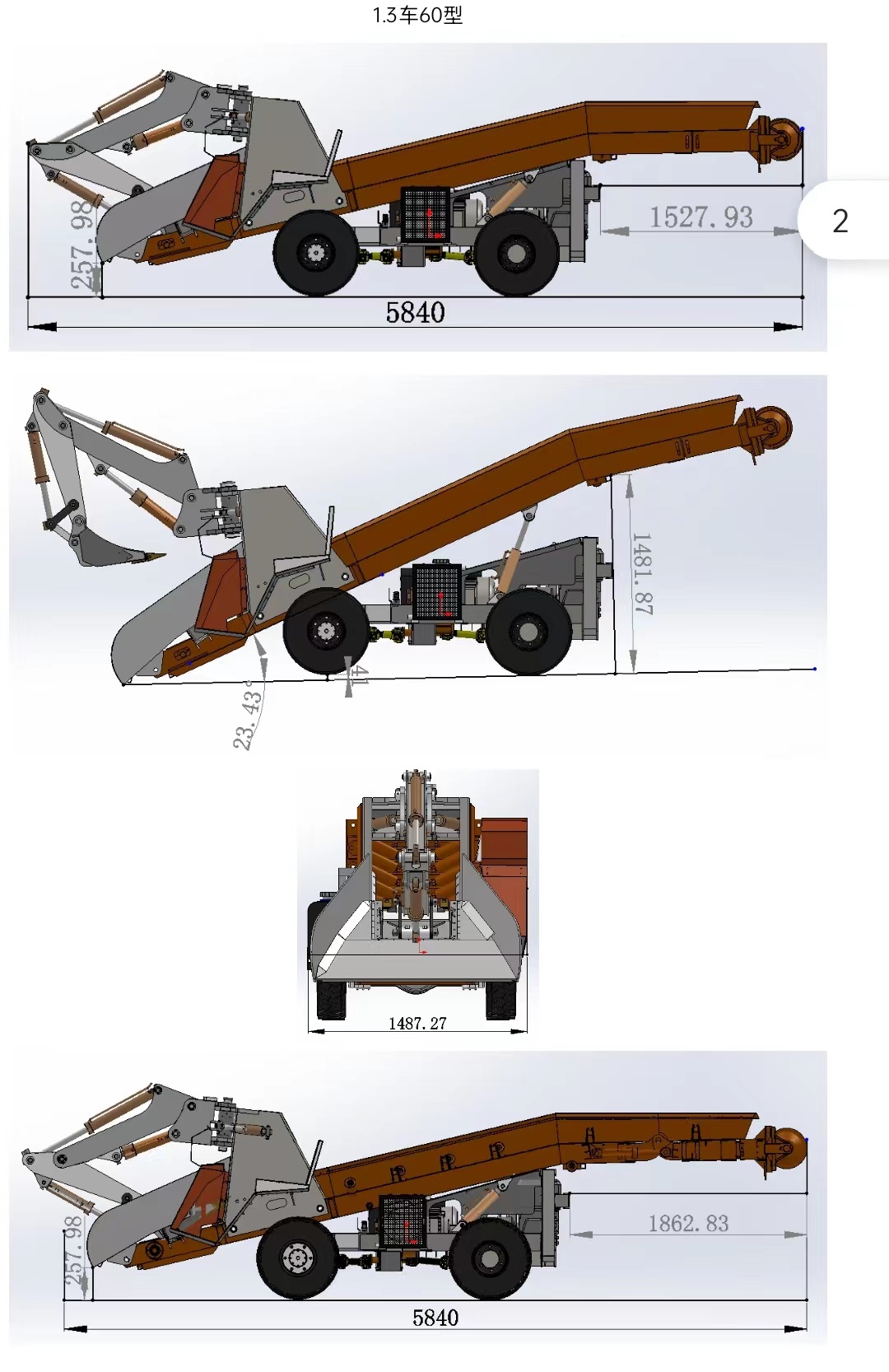

Dibujo esquemático del cargador de mucking
←ZWY50 cargador de mucking con correa de ruedas para minería
ZWY80 cargador de muck con correa de rueda a prueba de explosiones→
| Tabla de parámetros del cargador de mucking con correa de ruedas | |||||||
| Indice | Unidad | ZWY-1.2-50 | ZWY-1.3-60 | ZWY-1.7-80 | ZWY-1.8-120 | ZWY-2.2-160 | |
| Capacidad de carga | M3/H | ≤50 | ≤60 | ≤80 | ≤120 | ≤160 | |
| Peso total | KG | 2800±200 | 2950±200 | 4200±200 | 4400±200 | 6000±200 | |
| Distancia entre ejes | MM | 1250 | 1480 | 1600 | 1780 | 2700 | |
| Ancho de vía | MM | 1120 | 1180/1130 | 1460/1460 | 1640/1480 | 1740/1720 | |
| Radio de giro mínimo | R | ≤4 | ≤4 | ≤5 | ≤6 | ≤7 | |
| Distancia mínima al suelo | MM | 180 | 180 | 190 | 190 | 190 | |
| Ancho de excavación | MM | 2200 | 2800 | 3200 | 3500 | 4200 | |
| Profundidad de excavación | MM | 260 | 350 | 450 | 540 | 700 | |
| Altura de excavación | MM | 1750 | 2500 | 2900 | 3100 | 4200 | |
| Distancia de excavación | MM | 1600 | 1600 | 1650 | 1750 | 2350 | |
| Altura de descarga (personalizable) | MM | 1250 | 1350 | 1700 | 1800 | 2400 | |
| Distancia de descarga (personalizable) | MM | 1350 | 1500 | 1900 | 3000 | 4000 | |
| Capacidad de ascenso | ° | ±6(Suelo duro) | ±6(Suelo duro) | ±6(Suelo duro) | ±6(Suelo duro) | ±6(Suelo duro) | |
| Velocidad de la cinta transportadora | M/S | 0.8/0.63 | 0.8/0.63 | 0.8/0.63 | 0.8/0.63 | 0.8/0.63 | |
| Potencia total del motor | KW | 11+5.5 | 11+5.5 | 15+5.5 | 18.5 | 22 | |
| Potencia del motor principal | KW | 11 | 11 | 15 | 18.5 | 22 | |
| Potencia del tambor eléctrico | KW | 5.5 | 5.5 | 5.5 | / | / | |
| Potencia del ventilador | KW | 0.2 | 0.2 | 0.2 | 0.75 | 0.75+1 | |
| Velocidad al caminar | KM/H | 3 | 3 | Alto 5.5,bajo 3 | Alto 5.5,bajo 3 | Alto 5.5,bajo 3 | |
| Presión nominal de funcionamiento | Mpa | 15 | 15 | 15 | 15 | 15 | |
| Dimensiones | L | MM | 5000±50 | 5600±50 | 6600±50 | 7200±50 | 11500±50 |
| W | MM | 1350±50 | 1400±50 | 1750±50 | 1850±50 | 2200±50 | |
| H | MM | 1500±50 | 1650±50 | 1800±50 | 1900±50 | 2600±50 | |
| Dimensión de adaptación | M | 1.8*1.8 | 2.0*2.0 | 2.4*2.4 | 2.8*2.8 | 4.0*4.0 | |
