Un lote de winches de rastrillo para minería de 22 kW ha completado las pruebas en fábrica, el embalaje y la carga para su envío a una mina de metales en Sudamérica. El equipo está diseñado para el arrastre a corta distancia y la concentración de mineral y roca fragmentada. No se ha revelado el nombre del cliente.
El proyecto requiere equipos para recoger mineral suelto y roca fragmentada a corta distancia en una mina de metales de Sudamérica. La tarea requerida consiste en el arrastre y la concentración del material dentro del área de trabajo, en lugar del transporte de larga distancia dentro de la mina.
El equipo requerido y confirmado fue un winch de arrastre eléctrico de 22 kW con un sistema de doble cable. Este caso documenta dicha configuración y la etapa de entrega ya completada.
La información sobre las condiciones de trabajo identifica cuatro factores clave para la selección: una aplicación en minería metálica, mineral y roca fragmentada como materiales a manipular, una operación de arrastre a corta distancia y Sudamérica como región de destino. Estas son las condiciones del proyecto que se han utilizado; no se han incluido dimensiones de la mina no confirmadas.
Los datos publicados para la familia de productos 2JP/2JPB-22 indican una pendiente de operación inferior a 44 grados y enumeran opciones de alimentación de 380 V, 415 V o 440 V. Se trata de especificaciones del modelo, no de valores confirmados en el emplazamiento para este proyecto.
La solución seleccionada es un winch de rastrillo para minería de 22 kW perteneciente a la familia de productos 2JP/2JPB-22, que utiliza cables de acero independientes para las funciones principal y auxiliar. Las especificaciones publicadas del producto proporcionan los valores de referencia que figuran a continuación; estos describen el modelo y no resultados medidos en la mina del cliente.
Familia de modelos: 2JP-22 / 2JPB-22
Potencia del motor: 22 kW
Fuerza de tracción media: 20 kN
Velocidad del cable principal / auxiliar: 1,2 / 1,6 m/s
Diámetro del cable principal / auxiliar: 14 / 11 mm
Capacidad del tambor principal / auxiliar: 80 / 100 m
Dimensiones totales: 1.600 x 730 x 640 mm
Peso: ≤ 900 kg (sin incluir el rastrillo)
La tarea especificada consiste en arrastrar y concentrar mineral y roca fragmentada a corta distancia. La elección de un winch eléctrico de arrastre (tipo rascador) se adapta directamente a dicho método de trabajo, sin pretender utilizar el equipo para transporte a larga distancia ni atribuirle un rendimiento no verificado.
La configuración del proyecto establece una potencia de motor de 22 kW. Para el modelo correspondiente 2JP/2JPB-22, la fuerza de tracción media publicada es de 20 kN. Esta cifra sirve como referencia para la selección del modelo, no como una garantía de productividad en el sitio o de rendimiento por ciclo.
La configuración de doble cable se basa en los datos publicados para un cable principal de 14 mm y un cable auxiliar de 11 mm. Las velocidades indicadas son de 1,2 m/s y 1,6 m/s, con capacidades de tambor de 80 m y 100 m, respectivamente. Estos valores sirven de referencia para evaluar el recorrido de los cables y la capacidad de los tambores; la disposición final en el sitio dependerá del plan de explotación minera.
Las dimensiones totales publicadas son 1.600 x 730 x 640 mm, y el peso del equipo no supera los 900 kg (sin incluir la rastra). Estas son referencias físicas para la planificación del transporte y la instalación, no especificaciones sobre el espacio libre requerido en el sitio.
Antes del embalaje, el winch de rastra minera de 22 kW se sometió a pruebas exhaustivas en fábrica. El registro del proyecto confirma la finalización de las pruebas, pero no incluye valores medidos individuales, por lo que no se presentan resultados de pruebas adicionales.

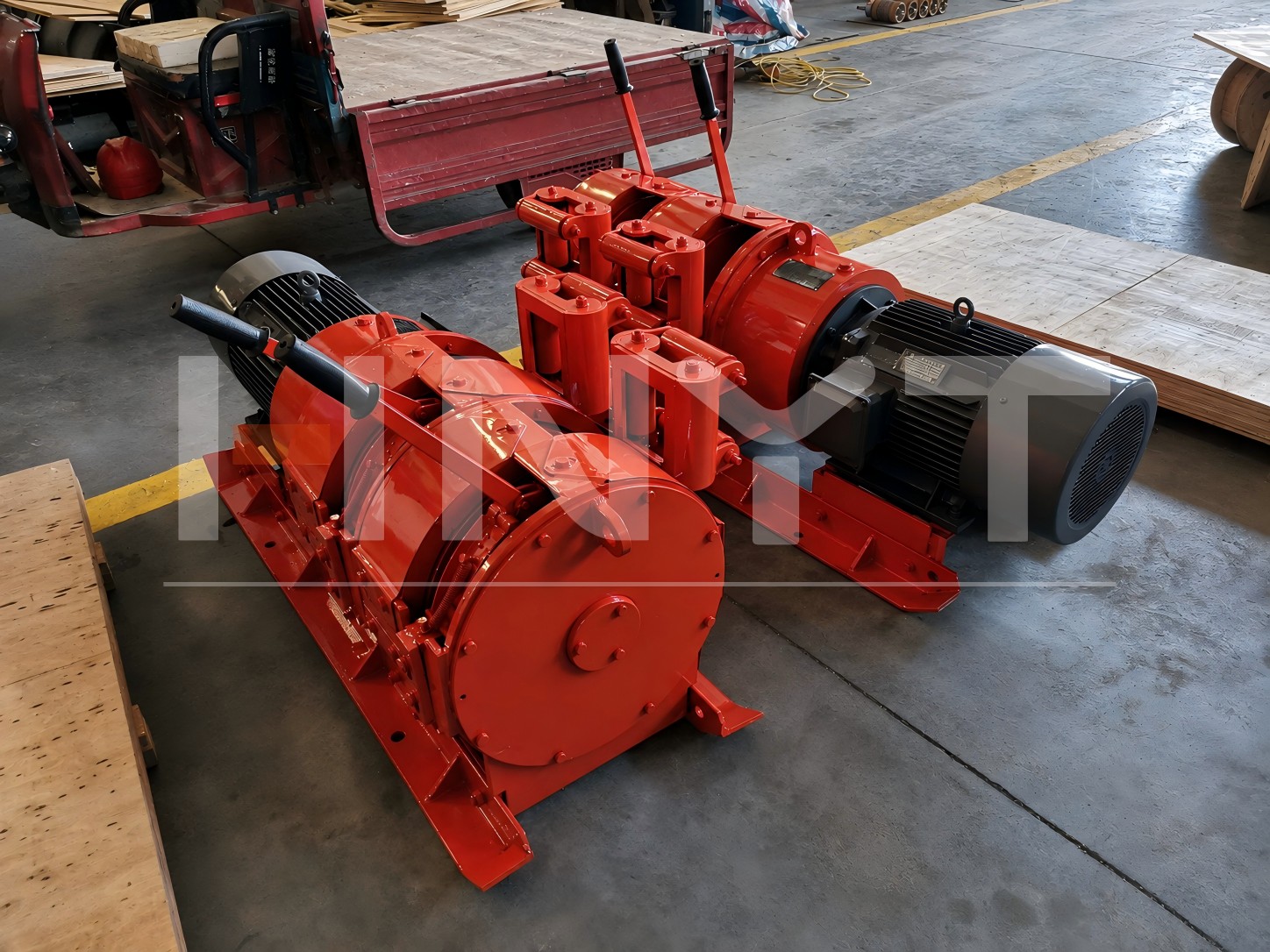

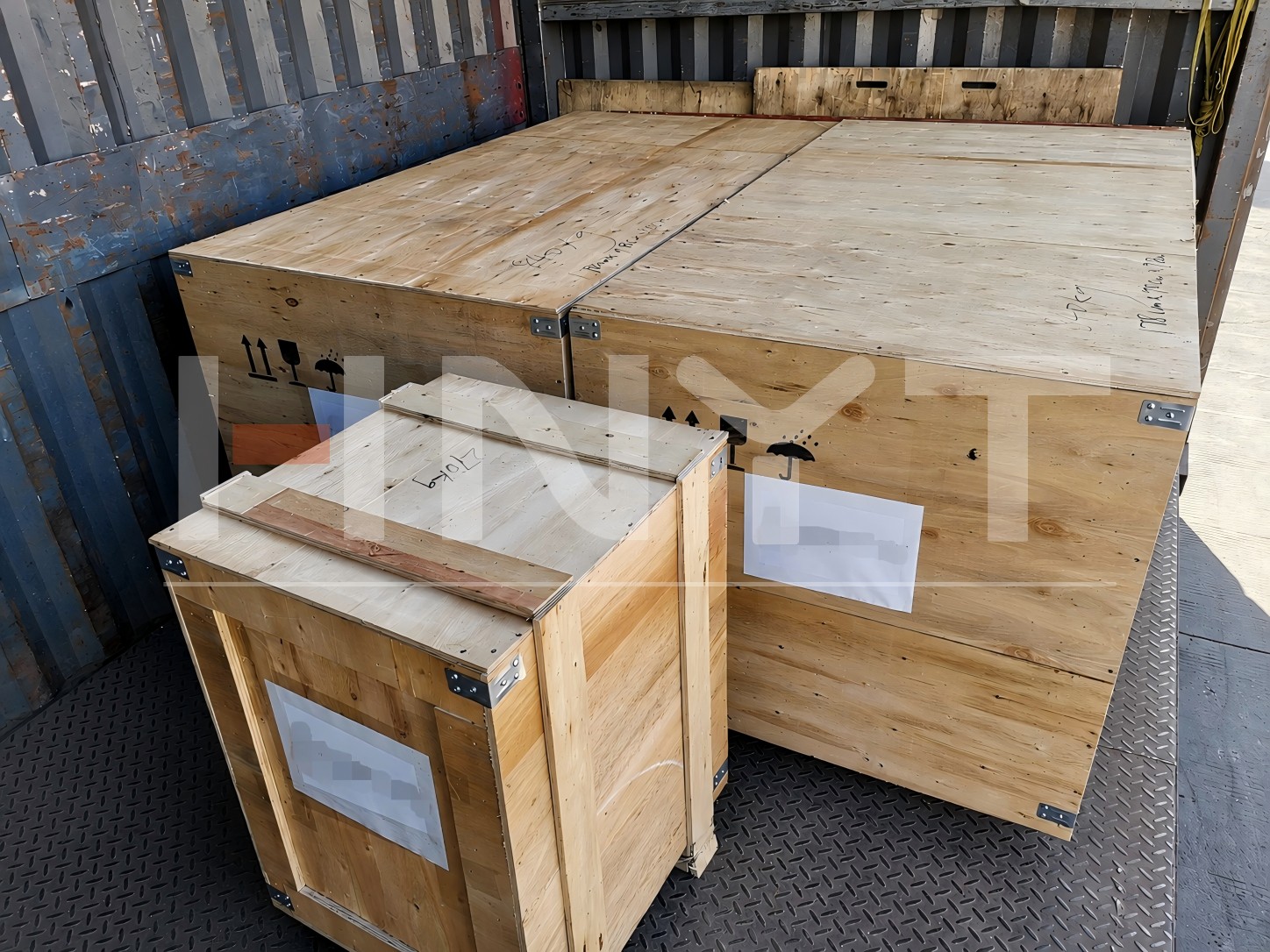

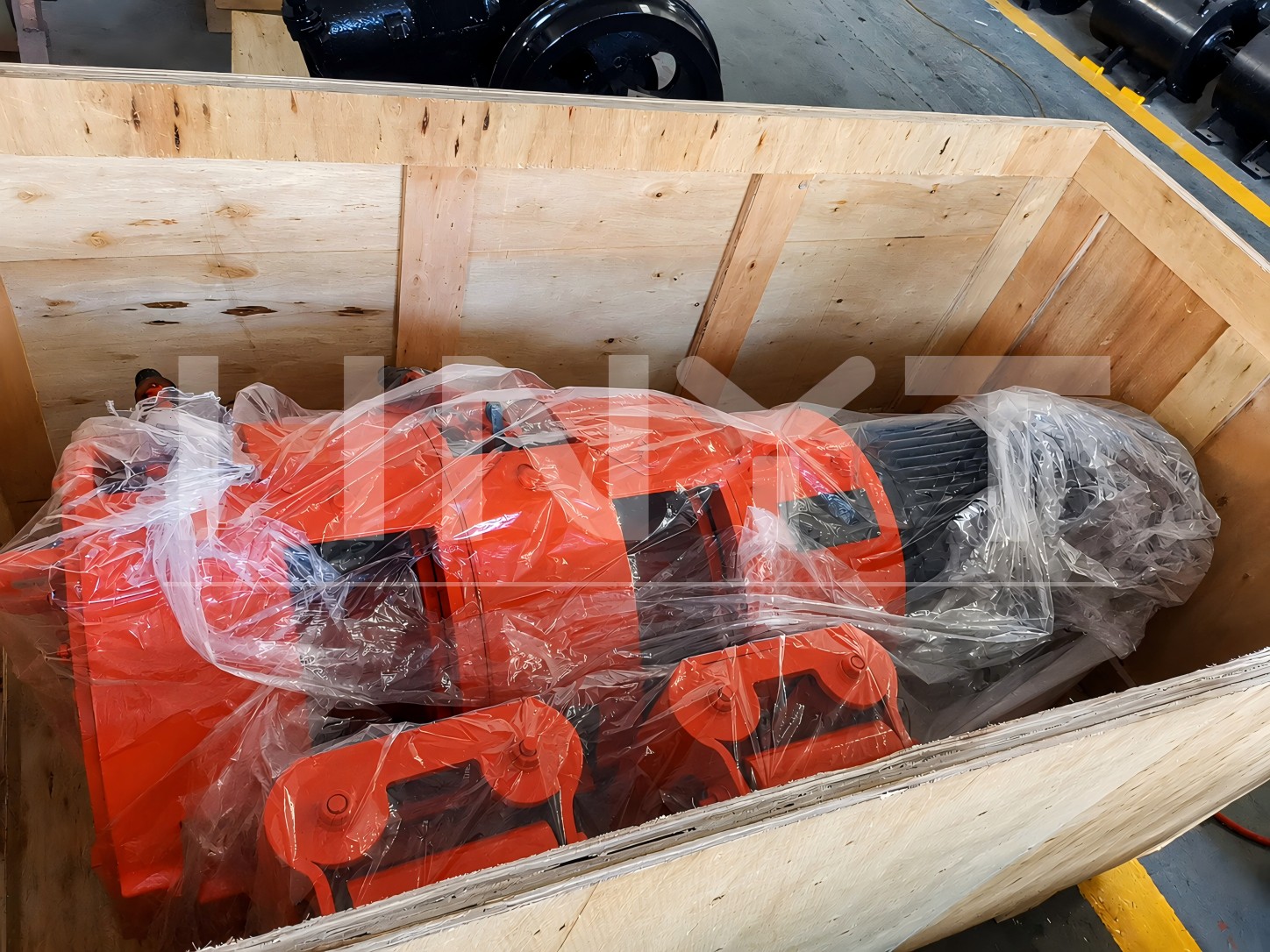

Para el transporte de exportación, el equipo recibió protección multicapa mediante plástico, espuma y una caja de madera. Las fotografías del envío documentan la máquina antes del embalaje, el winch envuelto dentro de una caja de madera abierta y las cajas de exportación cerradas colocadas en el vehículo para su despacho.
A fecha de 3 de septiembre de 2026, se han completado las pruebas en fábrica, el embalaje de protección, el sellado de las cajas y la carga, y el equipo ha sido despachado hacia Sudamérica. Este es el resultado confirmado de la fase actual del proyecto; no se realiza ninguna declaración sobre el rendimiento posterior a la instalación.
Para una aplicación similar en minería metálica, la evaluación del modelo debe comenzar por la tarea de arrastre requerida y, posteriormente, confirmar la fuerza de tracción, las velocidades de los cables principal y auxiliar, los diámetros de los cables, las capacidades de los tambores, la pendiente, la tensión de alimentación y el espacio de instalación. Estos datos permiten contrastar las especificaciones del modelo con las condiciones reales de operación.
Consulte la página del producto del winch eléctrico de arrastre de 22 kW y la gama de winches eléctricos de arrastre tipo rascador (scraper) al comparar tamaños de potencia adyacentes. Facilite información sobre el material, la distancia de arrastre, la pendiente, la fuente de alimentación y la disposición general para realizar una evaluación específica del proyecto para el winch minero de arrastre de 22 kW.
