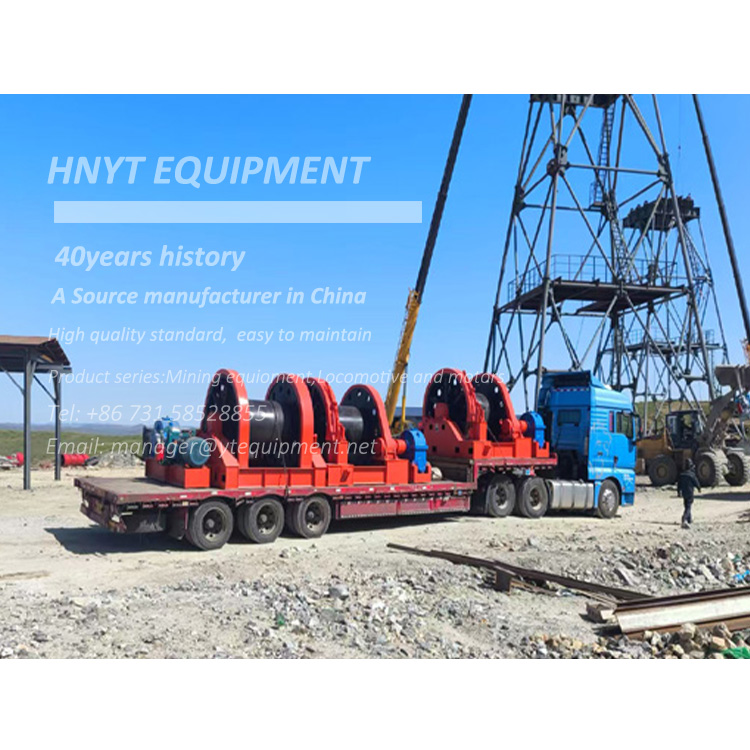

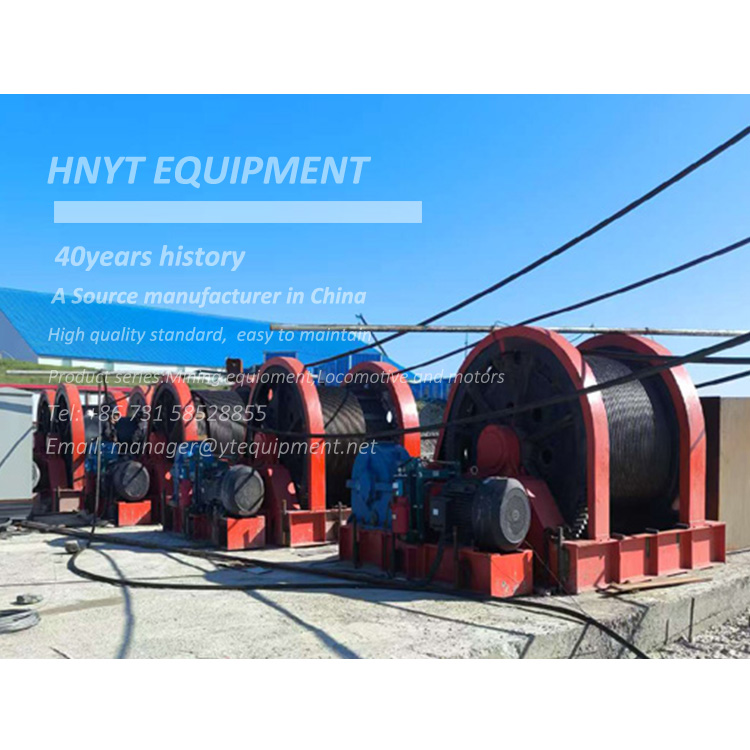

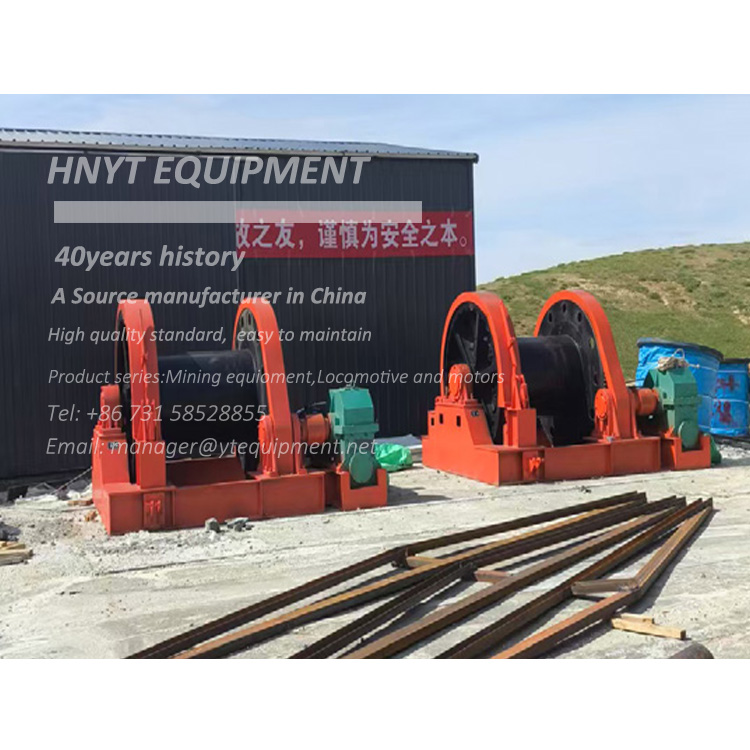

Cabrestante de elevación de hundimiento modelo JZ/2JZ

Aplicación del Cabrestante de elevación de hundimiento modelo JZ/2JZ:

El cabrestante de hundimiento JZ/2JZ se utiliza principalmente para suspender plataformas de elevación, bombas de agua, tuberías de agua, tuberías de lechado, conductos de ventilación y otros equipos de tunelaje durante la excavación de pozos en minas de carbón, minas metálicas y minas no metálicas. Este cabrestante está diseñado según el sistema de trabajo de los equipos suspendidos durante la excavación de pozos; por lo tanto, solo es apto para trabajos de corta duración y no para operaciones pesadas de larga duración. A excepción del cabrestante de escalera de seguridad, el cabrestante de hundimiento de pozos no debe utilizarse para transportar personal.

Advertencias del Cabrestante de elevación de hundimiento modelo JZ/2JZ:

(1) El cabrestante no debe utilizarse en lugares con materiales inflamables o explosivos como gas, polvo de carbón o monóxido de carbono.

(2) Los cambios de velocidad del cabrestante deben realizarse con la máquina desconectada y parada. (3) A excepción del cabrestante de escalera de seguridad, no se deben utilizar otros cabrestantes de hundimiento de pozo para transportar personal ni para izar.

(4) ¡El cabrestante no debe sobrecargarse!

(5) ¡El cabrestante no debe operarse a una velocidad excesiva!

(6) ¡El cabrestante no debe resbalarse! 3. Condiciones de funcionamiento

Condiciones de funcionamiento del Cabrestante de elevación de hundimiento modelo JZ/2JZ:

(1) El cabrestante no debe utilizarse en lugares con gases inflamables o explosivos, como metano o polvo de carbón.

(2) La temperatura ambiente para el funcionamiento del cabrestante debe ser de -25 °C a 40 °C.

(3) Cuando la altitud supere los 1000 m, se debe tener en cuenta el efecto de enfriamiento del aire y la disminución de la rigidez dieléctrica. El equipo eléctrico seleccionado debe diseñarse o utilizarse de acuerdo con el acuerdo entre el fabricante y el usuario.

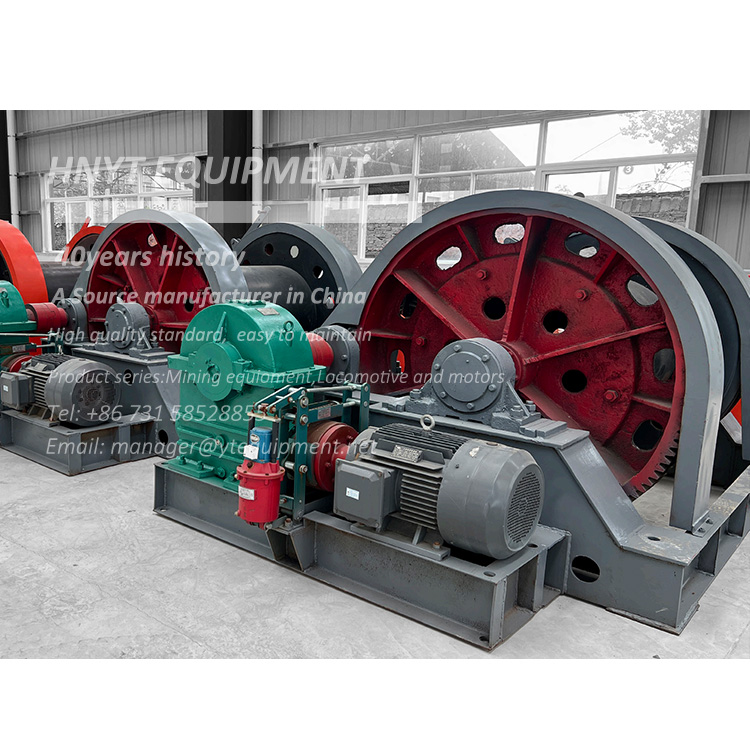

Husillo del Cabrestante de elevación de hundimiento modelo JZ/2JZ:

Conjunto del husillo principal: El tambor del conjunto del husillo principal está fundido en una sola pieza y atornillado. Su par de apriete debe cumplir con las especificaciones.

El conjunto del husillo principal consta principalmente del husillo principal, el engranaje grande, el tambor, el disco de freno, la caja de cojinetes y los cojinetes.

Los cojinetes del husillo principal son cojinetes autoalineables de doble hilera, que ofrecen una gran adaptabilidad, mejoran la eficiencia operativa del equipo y reducen el consumo de energía. La caja de cojinetes tiene una estructura fundida, es simple y fiable, y fácil de instalar y mantener.

Método de salida del cable: En los cabrestantes de hundimiento de eje de un solo tambor, el cable generalmente sale por la parte superior del tambor; en los cabrestantes de hundimiento de eje de doble tambor, el cable del tambor fijo generalmente sale por la parte superior, mientras que el cable del tambor flotante sale por la parte inferior.

Reductor del Cabrestante de elevación de hundimiento modelo JZ/2JZ:

El cabrestante utiliza un reductor compuesto por un engranaje cilíndrico evolvente y un reductor de tornillo sin fin, compuesto principalmente por un eje de alta velocidad, un eje intermedio, un eje de baja velocidad, engranajes, un tornillo sin fin, cojinetes y una carcasa. La palanca de control de velocidad permite velocidades rápidas y lentas, y su principal característica es su estructura simple. Una tapa de inspección se encuentra en la parte superior del reductor, lo que permite inspeccionar el engrane de cada par de engranajes, observar y analizar el aceite lubricante y agregar aceite nuevo. Una varilla de nivel de aceite se encuentra en la parte inferior del reductor para determinar el nivel de aceite.

El cabrestante de hundimiento para pozo de escalera de seguridad utiliza un reductor específico que puede operarse manualmente o con motor. Puede realizar tareas de izado urgentes tras un corte de energía.

Dispositivo de freno del Cabrestante de elevación de hundimiento modelo JZ/2JZ:

El freno de trabajo utiliza zapatas de freno tipo rueda. Una precarga de resorte aplica fuerza, provocando que las zapatas de freno se muevan radialmente a lo largo de la circunferencia, creando fricción con la rueda de freno y generando par de frenado. La posición del resorte de precarga se puede ajustar para modificar la fuerza de frenado requerida, garantizando un frenado de trabajo confiable y eficaz.

El principio de funcionamiento del freno electrohidráulico es el siguiente: Cuando se requiere el frenado de trabajo, la varilla de empuje electrohidráulica se desactiva y desciende. Bajo la acción de la precarga de resorte, empuja el brazo del freno, desplazando las zapatas y aplicando presión radial para crear fricción con la rueda de freno, generando par de frenado y deteniendo la rotación de la rueda de freno, entrando así en el estado de frenado de trabajo. Durante el funcionamiento, la varilla de empuje electrohidráulica se activa y se eleva, empujando el brazo del freno para aplicar fuerza al resorte nuevamente, provocando que las zapatas de freno se desplacen y liberen la rueda de freno, permitiendo que esta gire, entrando así en el estado de frenado de trabajo. El motor de la varilla de empuje electrohidráulica del freno de trabajo está conectado en paralelo y sincrónicamente con el motor principal. Cuando el motor de la varilla de empuje electrohidráulica está en funcionamiento, el motor principal se activa al soltarse las zapatas de freno.

Se incluyen frenos electrohidráulicos de diferentes especificaciones y tamaños de ruedas de freno para satisfacer las distintas necesidades de cada cabrestante de perforación de pozos, garantizando un frenado de trabajo eficaz.
